統計表明，滑雪、拳擊、橄欖球?yàn)榇淼母鞣N運動及生活意外，每年造成全球約4200萬人輕微腦震蕩。然而，輕微腦震蕩通常不會導致器質性病變，因此計算機斷層掃描（CT）及核磁共振成像（MRI）在診斷中起的作用有限，患者自我癥狀描述成為輕微腦震蕩診斷的主要信息來源。輕微腦震蕩診斷缺乏客觀評估標準和便攜式監測技術，成為目前臨床診治的主要困擾。

基于此，中國科學院北京納米能源與系統研究所王中林院士、陳寶東研究員團隊提出了一種策略，通過3D打印的多角度納米發電機（TENG）組成的柔性曲面?zhèn)鞲嘘嚵?，?shí)現對頭部撞擊的實時監測。這在個性化醫療、智能運動和航空航天領域展現出良好的前景。近日，相關論文在《科學進展》上發表。

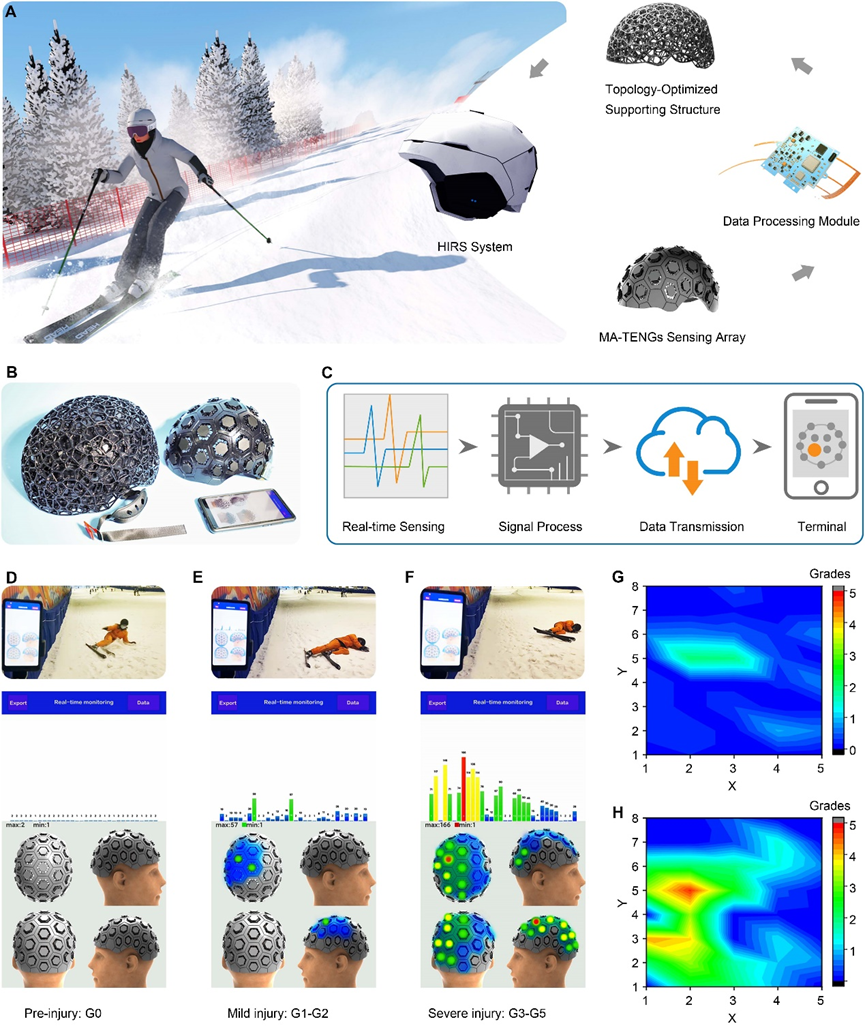

自驅動傳感陣列應用示意。受訪者供圖

納米發電機展現傳感優勢

輕微腦震蕩經常發生，并可能伴有長期的認知、情感和身體后遺癥。且不同類型的撞擊對頭部的能量轉移，會使顱骨內大腦發生剪切、壓縮、旋轉和撕裂，導致不同的腦震蕩。因此，客觀、精準地進行腦震蕩程度和類型評估非常必要。

納米發電機利用摩擦、壓力的電效應和靜電感應的耦合工作。因此，從電路電效的變化即可判斷其沖擊（摩擦）力的變化。納米發電機具有自驅動傳感、高靈敏度和材料多樣性等特性，使其成為提供靜態和動態壓力主動監測的理想選擇。

“在前期研究基礎上，該團隊設計出可穿戴傳感陣列，用于實現頭部撞擊的位置追蹤和等級評估?！标悓殩|告訴《中國科學報》，“該陣列由32個摩擦納米發電機單元組成。與其他笨重且布線復雜的解決方案相比，該設備更輕、靈活、便攜?！?/p>

這種傳感陣列結構設計不僅有助于傳感器表現出最佳性能，而且使摩擦納米發電機具備多角度運動的能力。實驗中，研究人員用摩擦納米發電機從不同方向收集機械能，并識別剪切力，旋轉力和壓縮力。經過3萬次工作循環后，發現整體靈敏度僅下降2%。

“此外，該傳感器具有超高靈敏度和超寬壓力帶寬。”該論文第一作者、中國科學院北京納米能源與系統研究所博士生俎璐璐解釋說，“超高靈敏度和超寬壓力帶寬是衡量傳感器感知能力和測試范圍的重要性能指標，我們的柔性傳感陣列可以在0~200千帕（Kpa）的外部壓力（沖擊力）范圍內正常工作，如果以電壓作為傳感信號時，能夠以平均0.214 V/Kpa 的靈敏度精準分辨壓力變化?！?/p>

研究人員利用6個傳感指標（穩定性、均勻性、線性度、重復性、靈敏度和遲滯性）來評估該傳感器的整體性能，發現摩擦納米發電機可以在沒有外部電源的情況下將來自多個方向的力（壓縮、旋轉或剪切）轉換為電信號。且響應時間為30毫秒，最小分辨率為1.415千帕，在0至200千帕的寬范圍內表現出出色的傳感能力。此外，該陣列還可以通過無線藍牙預警系統實現頭部撞擊的可視化映射。在機器學習算法的輔助下，它還展示了對傷害等級的評估（準確率為98%）。

“這些數據優于目前文獻中報道的其他摩擦電和壓電的壓力傳感器?！标悓殩|說，“通過收集標準化數據，我們希望建立一個大數據平臺，以便在未來深入研究頭部撞擊和輕微腦震蕩之間的直接和間接影響?！?/p>

3D打印拓展應用空間

雖然納米發電機在傳感方面優勢明顯，但作為一種新興傳感器，仍然缺乏標準的生產工藝，實驗室的手工產品成為該傳感器大規模應用的一項重大挑戰。而3D打印技術的進步，不僅使各種材料（如導體、半導體和生物材料）生產的傳感器標準化生產成為可能，還能適應不規則的身體結構。結合3D打印技術，不僅簡化了納米發電機的加工并降低了成本，而且還允許一體化集成到各種應用場景中。

研究人員將電極線制成柔性印刷電路板，并設置上下銅屏蔽層，以減少或最小化串?dāng)_影響。施加壓力后，預加載接觸點的陣列可以通過彩虹色圖成像為字母“L”“X”和“N”。通過成功演示平面陣列壓力分布，距離實現曲面?zhèn)鞲械哪繕?biāo)又近了一步。

“頭部的復雜曲率決定了傳感裝置必須具有精確的表面幾何形狀和穩定性。因此，我們采用逆向工程，結合3D掃描創建頭部點云，3D打印出近似人頭輪廓且符合人體工程學的軟陣列?！标悓殩|補充說，“3D打印為納米發電機的商業化提供了一條可行的途徑，并在個性化醫療，智能運動和航空航天方面表現出良好的前景。”

智能體育和可穿戴醫療的機遇

為更精準評估頭部撞擊程度，該團隊使用深度卷積神經網絡（DCNN）分析和識別多維和海量的數據。

“DCNN可以預測一個或多個響應變量，在模型預測方面取得了顯著成功。訓練后的6倍交叉驗證混淆矩陣和預測結果混淆矩陣表明，經過訓練的模型對傷害等級的分類準確率為100%，對預測集的預測準確率為98%?！辟掼磋凑f(shuō)。

基于此，該團隊提出一個由摩擦納米發電機傳感陣列、數據處理模塊和移動終端組成的頭部撞擊遙感系統（HIRS）。此外，還增加了一個經過拓?fù)鋬?yōu)化的支撐結構，與摩擦納米發電機傳感陣列配合使用，以創建更適合減少輕微腦震蕩影響的智能頭盔。結果表明，該頭部撞擊遙感系統系統能在臨床診斷輕微腦震蕩之前，快速查明損傷區域并提供準確直觀的建議，這有助于避免延誤診斷和治療。

“利用自驅動傳感陣列并借助機器學習方法構建DCNN作為決策模型，再創建頭部撞擊遙感系統以在實際應用中提供預診斷參考。例如，在運動員受傷的情況下，教練和醫務人員可以通過智能手機顯示的結論來判斷是否需要終止比賽。”陳寶東說，“此外，全3D打印傳感器技術的突破，讓該系統適合各種結構和不同場景的壓力傳感設備。因此，這種摩擦納米發電機傳感陣列有望在智能體育和可穿戴醫療領域得到廣泛應用。

相關論文信息：https://doi.org/10.1126/sciadv.adg5152
